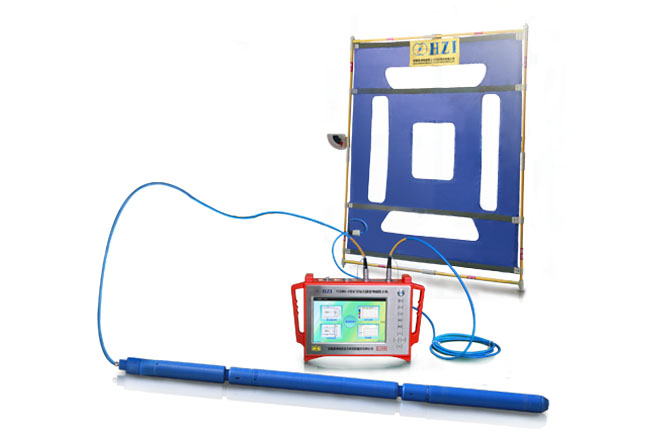

YCS360HK矿用本安型巷孔瞬变电磁仪
来源:http://www.ahhzi.com      发布时间:2019/10/28 10:08:03

产品简介

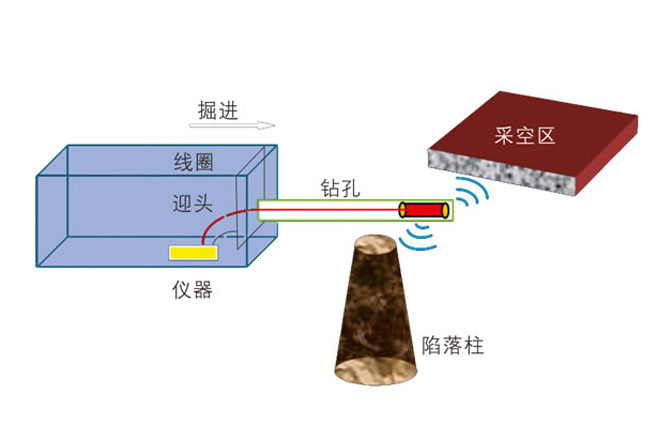

YCS360HK基于多项自主专利技术研制而成,利用瞬变电磁法,通过在巷道激发孔内接收来获取钻孔周边介质电阻率分布特征,以查明钻孔周边及前方异常情况,达到“一孔多见”的效果,并集钻孔测斜、测深于一体。可应用于矿山、隧道、水利、地铁等领域的隐患探查,也可用于资源勘探领域。作为新一代智能物探装备,具备物联网接入及云计算等。




仪器特点

1.信号测量精度高:采用抗干扰前端调理电路、24位高速ADC、时域及相位叠加技术,支持多级程控增益,能够有效压制工频、低频及高频随机干扰,可分辨1μV以下的响应信号;
2.九通道全程测量:支持六通道孔内采集和三通道巷道采集,具备早、晚期信号全时域记录功能,支持多分量观测,以满足用户不同需求;
3.专利探头装置:六分量同步观测,钻孔径向探测能力强,可实现钻孔周围360°空间全方位探测;
4.测斜与方位标定:配备高精度电子罗盘,可获取孔测量点方位信息,实现钻孔轨迹测量和探测方位标定;
5.探测性价比高:钻孔探测距目标区域近、耦合效果佳,人文噪声弱,探测效果好,能够克服钻探“一孔之见”,提高钻孔利用率,降低生产成本;
6.用户体验度良好:采用10.1寸高清彩色液晶屏(分辨率1280*800)、触控方式,人机交互更加便捷,软件提供“向导模式”,流程化操作,支持一键成图,操作简便;
7.智能物探装备:具备物联网接入及云计算功能,支持远程技术服务。


应用案例

1.模拟实验

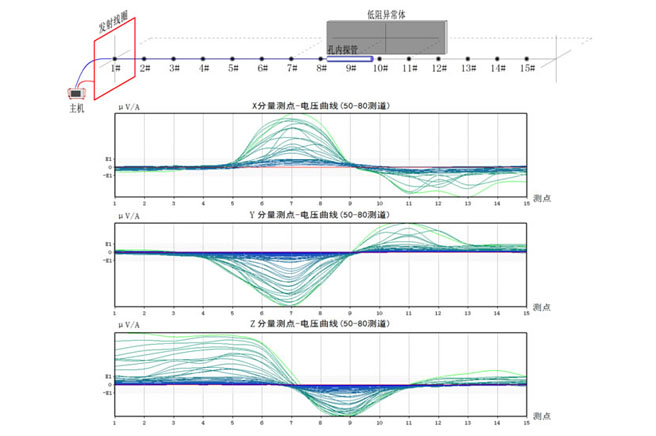

采用巷孔瞬变电磁装置进行钻孔周边低阻异常体响应模拟实验,XYZ三分量信号均呈现出较好响应规律:XY分量信号过零点对应板状体中心,正、负向极值对应板状体边缘,Z分量极值对应板状体中心,两个过零点对应板状体边缘。
