HZSE11D分布式地震电法仪
来源:http://www.ahhzi.com      发布时间:2019/12/13 10:18:45

产品简介

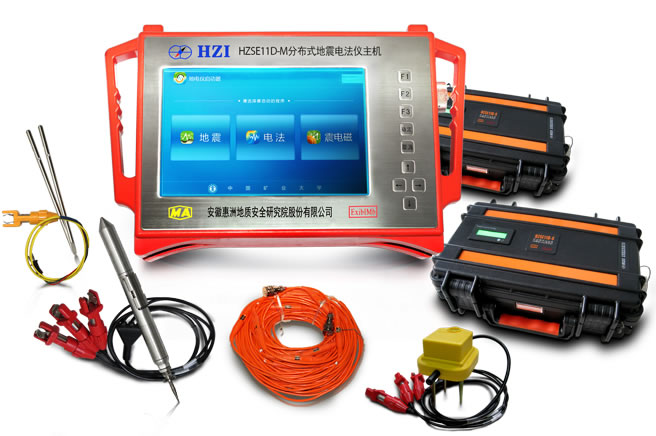

该仪器由地震电法仪采集主机、地震电法采集站、电极、地震传感器和线缆组成。

仪器中的电法采集模块是基于公司 “分布式并行智能电极电位差信号采集方法” 发明专利研制而成。使用全电场观测技术同步采集所有测点的自然电场、一次电场电位和二次电场电位数据,极大提高了电法数据采集效率和采集精度。

      该仪器广泛应用于矿山开采、隧道、地铁、水利、城市公共安全、电力等地下工程隐患探测与监测及资源勘察领域;广泛应用于地面地震勘探和电法勘探工作等,可探测地下地层界面,地下空洞、岩溶和滑坡等地质异常。


功能特点

1.   可实现地面多种地电场二维或三维电法勘探以及二维、三维地震勘探,包括电阻率法勘探、自然电位法勘探、充电法勘探、激电法勘探(时间域和频率域)等;可多分量地震数据采集工作,实现多波地震勘探。

2.   可以实时显示电流、电压信号和地震波形信号等。

3.   电法模块采用激励、接收分离的双模式电极。

4.   一体化主机内置ARM、网络通讯、内部电源和外接本安电源等功能模块组成,可以连接矿井物联网。

5.   一体化主机连接n个采集基站,构成16n路激发和16n路接收的网络并行地电场勘探、监测系统,或者构成16n路震波勘探系统,用户可根据需求任意选择仪器道数。

6.   具有一键成图模式,操作更加简化智能。

7.   采集基站内置大容量存储,支持历史数据查看

8.   软件功能完备,配置兼具数据采集与处理的专业系统软件,且国内同行业内具有权威性,可实现数据的采集、显示、管理、对比、处理成像及判别分析。

9.   智能化Android系统平台、高清彩色触摸屏及机械辅助按键,人机交互便捷。



主要技术参数

  电法采集模块技术参数

通道数

16324864128256道等(可扩展任意多道)

输入阻抗

>20MΩ

A/D转换

24

供电方波

多频率正方波、正负方波任选

测量电压范围

±10V

恒流时间

10ms100ms200ms500ms1s2s6s10s

发射电压

0V24V48V72V96V可调

测量电压精度

0.5%(Full)

最大发射电流

2A

测量电流精度

0.5%(Full)

采样间隔

1ms2ms5ms10ms20ms50ms100ms200ms500ms

通讯方式

USB,串口,可选Wi-Fi接口

内置FPGA

可完成多种数字信号处理功能

工作时间

内置充电电池,充满可连续工作8小时

  地震采集模块技术参数

通道数

16324864128256道等(可扩展任意多道)

输入阻抗

32 KΩ

A/D转换

24

采样点数

1K2K4K8K16K

采样间隔

20/50/100/200/500/2000 μs(可选)

超前采样点数

326412825651210242048

延迟采样点数

326412825651210242048

触发方式

外触发/信号沿触发

理论动态范围

180 dB

最大输入信号

±5Vrms

前置放大器(固定/浮点)

1/81/41/21248163264128

通讯方式

USB,串口,可选WiFi接口

内置FPGA

可完成多种数字信号处理功能

工作时间

内置充电电池,充满可连续工作8小时


应用实例

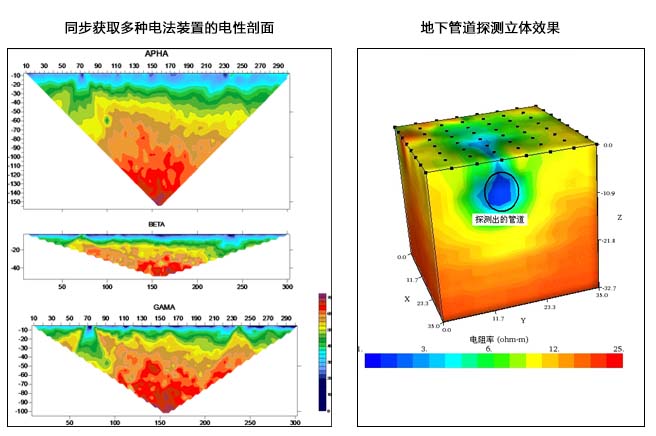

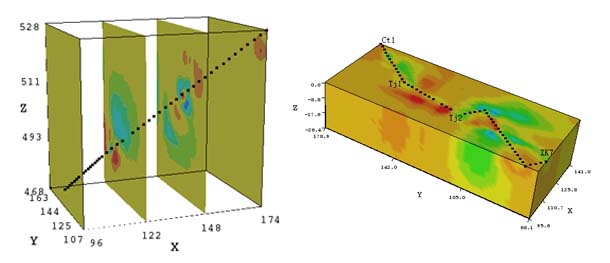

维电法探测结果

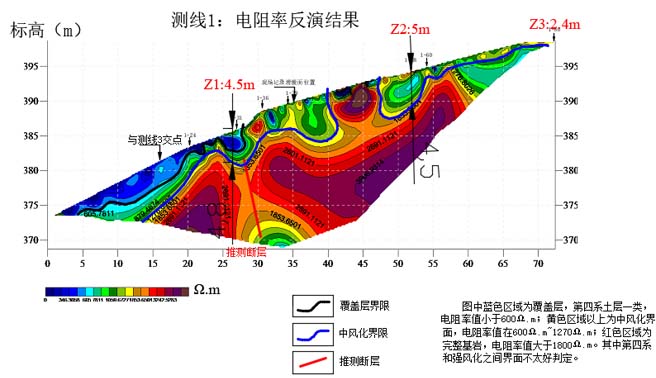

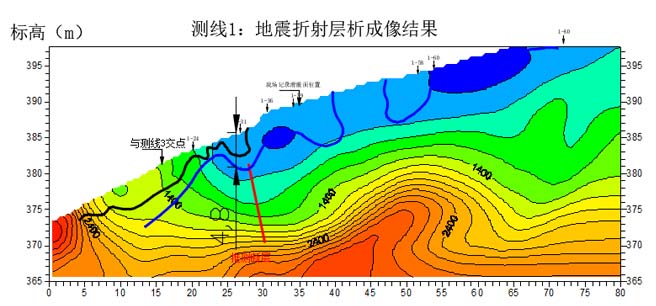

 浙江余姚梨洲街道燕窝村毛山自然村滑坡(YY179)工程
