HZSE11I集中式震电仪
来源:http://www.ahhzi.com      发布时间:2019/12/16 13:51:39

产品介绍

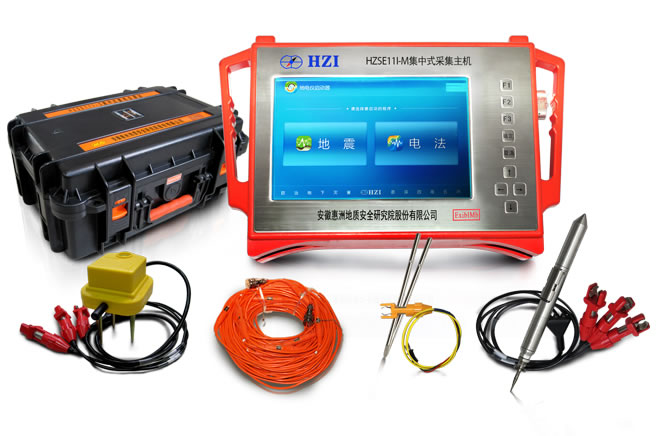

该仪器由地震电法仪主机、集中式地震电法仪基站、电极、矿用本安型拾震传感器和线缆组成。

仪器中电法采集模块基于公司 “分布式并行智能电极电位差信号采集方法” 发明专利研制而成。使用全电场观测技术同步采集所有测点的自然电场、一次电场电位和二次电场电位数据,极大提高了电法数据采集效率和采集精度。

仪器中槽波地震采集模块利用地震波穿透地质体,通过对地震波走时、能量和频率的观测,并经计算机处理反演,重现工作面内部或者钻孔之间的地质结构图像。

仪器广泛应用于矿山开采、隧道、地铁、水利、城市公共安全、电力等地下工程隐患探测与监测及资源勘察领域;广泛应用于矿井工作面槽波勘探和震波CT勘探等,可探测煤层的不连续性,如煤层厚度变化,矸石层分布,大、小断层,陷落柱,剥蚀带,古河床冲刷带,岩墙,老窑等;可应用于评估煤层地压的相对高带以及可能的瓦斯富集区,保证工作面的安全开采。




功能特点

1. 可实现地面多种地电场二维或三维电法勘探,包括电阻率法勘探、自然电位法勘探、充电法勘探、激电法勘探(时间域和频率域)等;可多分量数据采集,实现多波地震勘探;
2. 可以实时显示电流、电压信号的波形等;
3. 采用激励、接收分离的双模式电极;
4. 一体化主机内置ARM、网络通讯、内部电源和外接本安电源等功能模块组成,可以连接矿井物联网;
5. 一体化主机连接采集基站,最多可支持96道,构成96路激发和96路接收的网络并行地电场勘探、监测系统,或者构成96路震波勘探系统,用户可根据需求选择32/48/64/80/96道;
6. 具有一键成图模式,操作更加简化智能;
7. 采集基站内置大容量存储,支持历史数据查看;
8. 软件功能完备,配置兼具数据采集与处理的专业系统软件,且国内同行业内具有权威性,可实现数据的采集、显示、管理、对比、处理成像及判别分析;
9. 智能化Android系统平台、高清彩色触摸屏及机械辅助按键,人机交互便捷。


技术参数

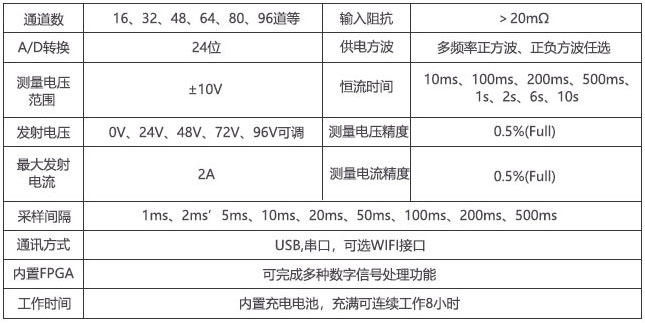

电法模块技术参数

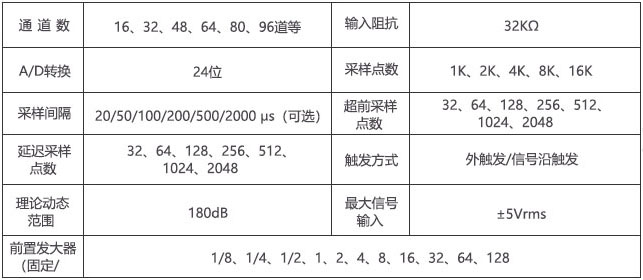

槽波地震模块技术参数


应用实例

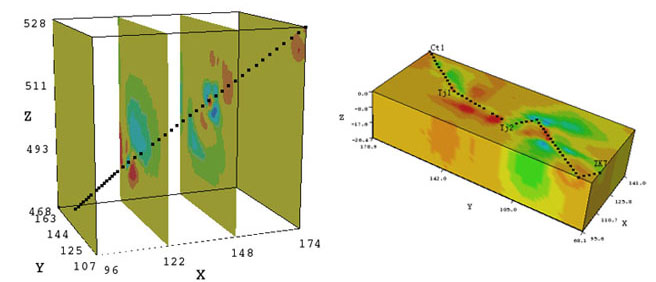

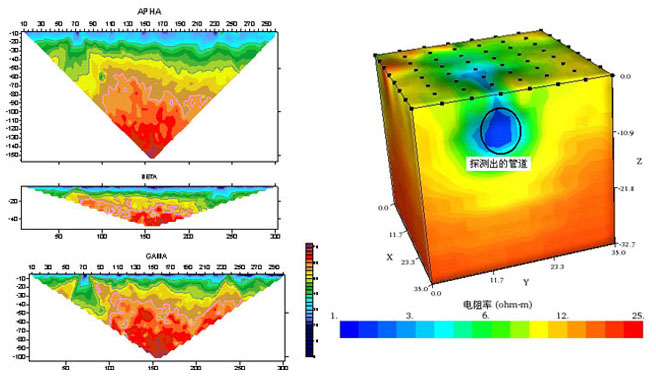

三维电法探测结果

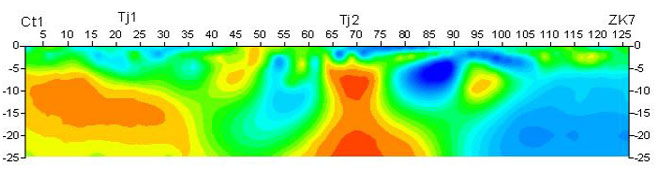

池州九华山滑坡地质灾害探查实例
