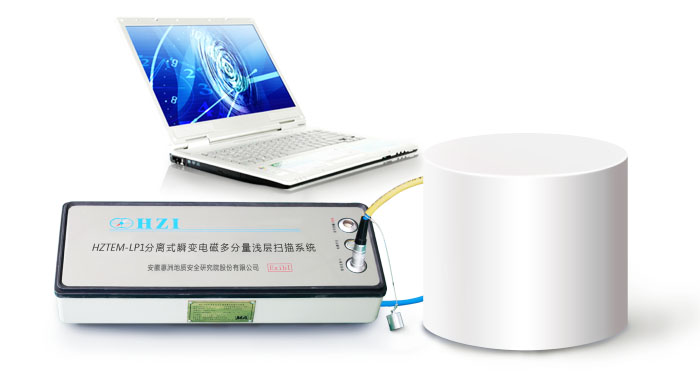

HZTEM-LP1分离式瞬变电磁多分量浅层扫描系统
来源:http://www.ahhzi.com      发布时间:2019/12/16 15:59:57

产品简介

瞬变电磁多分量浅层扫描系统是一套基于瞬变电磁方法的智能化地面浅层快速精细勘查系统(具有多项专利和技术创新),由PC控制终端、发射-接收(六通道)一体化模块、多分量天线装置及相应附件组成。可应用于大型土建工程(如路桥工程、地铁工程、管道工程、港口工程、基建工程、线路勘查)地质勘察、水利工程(如水库、堤坝)病害调查、地下管线探测、采空区塌陷区勘探、矿产资源勘察、地质灾害与环境调查、岩土工程勘查等领域。




主要特点

1.快速施工,装置结构采用硬质绝缘材料定制加工,坚固轻便、伸缩可调,便于现场组装,底部加装胶轮,便于移动,适于在平坦地区进行扫描式探测,支持GPS定位、距离自动标定,相比传统施工方式,系统智能化程度高,提高了效率。
2.精细测量,采用对称偶极发射、(双组分离式)三分量同步观测,可以有效避免一次场干扰且获取纯二次场的多分量响应,实现无盲区测量,具有对低阻更加敏感、横向分辨率高的特点,有利于提高复杂地质空间和各项异性地层的分辨能力,可以实现同源条件下的梯度测量,综合多分量的响应可以更准确的对异常体的方位、埋深等进行更科学合理的判定,极大提高资料的解释精度。
3.实时预报,采用PC作为控制终端,通过采集软件,可以实时录入干扰源信息,实时提供测线各分量的电压剖面及相应的视电阻率图等,为现场提供评判依据,并综合地质及经验资料专家库分析,即时提供初步预报结果。

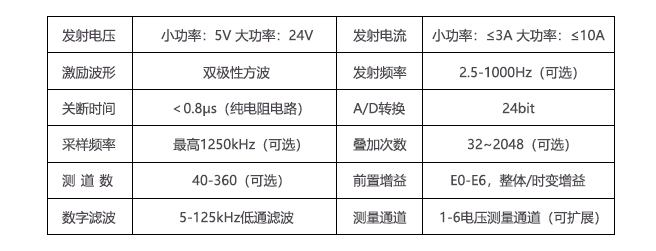

技术参数

     发射-接收一体化模块


应用案例

徐州地铁1号线彭城广场段瞬变电磁多分量扫描结果如图1、2。电压剖面中X、Y、Z三分量信号对低阻异常均有反映,但水平分量X、Y更加灵敏;Z分量全程视电阻率剖面中垂向电阻率特征与钻孔柱状揭露一致,可见该系统在浅层测量方面具有较高的纵、横向分辨率。

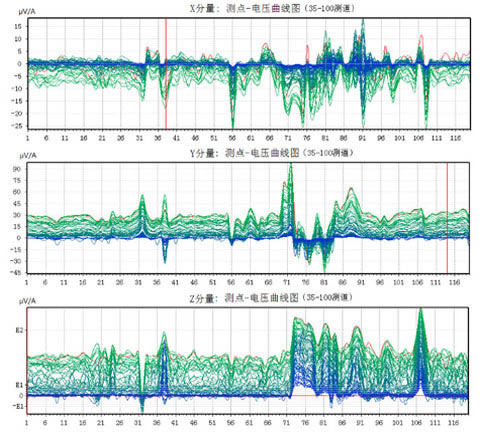

瞬变电磁三分量电压剖面

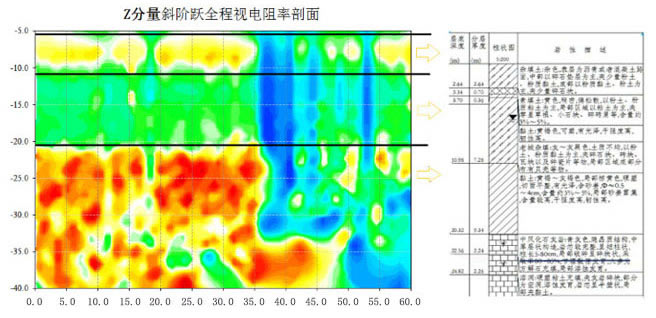

瞬变电磁Z分量视电阻率剖面与钻孔柱
