YBD11矿用网络并行电法仪
来源:http://www.ahhzi.com      发布时间:2020/6/8 10:17:08

产品简介

    该仪器基于“分布式并行智能电极电位差信号采集方法” 等9项发明专利研制而成,符合《煤矿并行电法采集方法》、《煤层开采覆岩破坏动态视电阻率测试方法》行业标准,适用于《煤矿防治水细则》中电法探测与监测技术,取得“国家高新产品”、“安徽省新产品”称号。使用全电场观测技术同步采集所有测点的自然电场、一次电场电位和二次电场电位数据 ,极大提高了电法数据采集效率和采集精度,应用于矿山开采地下工程隐患探测与监测及资源勘察。该仪器是新一代智能物探装备,具备接入物联网及云计算功能,可提供远程技术服务。


主要功能

1.回采工作面顶、底板富水性探测、采空区富水性探测、面内陷落柱等含水构造探测。
2.巷道底板电测深、电剖面探测。
3.掘进工作面巷道超前探测。
4.水害监测预警。


主要特点

1.可实现地面多种地电场二维或三维电法勘探,包括电阻率法勘探、自然电位法勘探、充电法勘探、激电法勘探(时间域和频率域)等。
2.一体化主机内置ARM、网络通讯、内部电源和外接本安电源等功能模块组成,可以连接矿井物联网,进行远程网络电法监测工作。
3.一体化主机连接n个采集基站,可以设置成分布式和集中式两种电法系统,构成16n路激发和16n路接收的网络并行地电场勘探、监测系统,用户可根据需求任意选择电极数。
4.可以实时显示电流、电压信号的波形、视电阻率剖面图、视极化率剖面图等。
5.具有一键成图模式,操作更加简化智能,存储容量32GB。
6.采用激励、接收分离的双模式电极。
7.智能化互联网监测设备。


应用实例

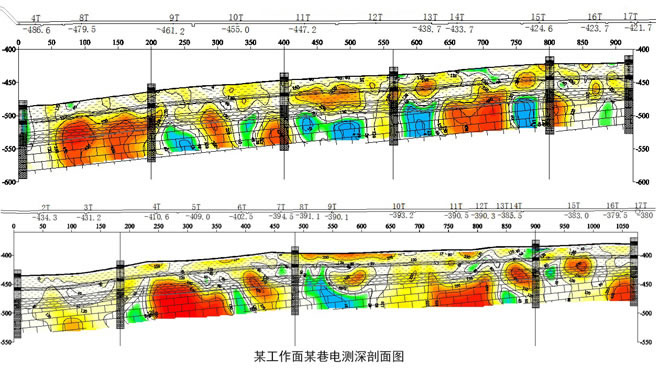

                                       上图为某矿某工作面底板直流并行电法探测电测深剖面图,由通过该结果可以得到巷道底板下方的岩层分布和水害分布情况,指导探放水钻孔布置。



利用该仪器可以探测工作面底板下水害空间分布情况,指导工作面探放水钻孔布置。
