YZG6.4矿用钻孔轨迹测量仪
来源:http://www.ahhzi.com      发布时间:2020/6/8 13:26:56

产品简介

   YZG6.4矿用钻孔轨迹测量仪是一款小巧轻便,测量精度高,稳定性好的轨迹测量仪器。适用于《煤矿防治水细则》、《瓦斯管理实施细则》中的轨迹测量工作。可进行瓦斯抽排孔、地质孔等钻孔的轨迹测量,广泛应用于煤矿和工勘等钻孔测量领域。2019年该类产品评选为煤矿安全先进适用技术装备“钻孔轨迹(参数)智能校验仪”。

主要特点

1.智能轻便主机,主机使用矿用手持终端,设备轻便,智能易上手,能现 场直接成图,显示二维测斜数据。
2.多功能,主机可作为防爆相机、智能终端等其他功能使用。
3.高精度,现有测量精度【倾角】±0.1°、【方位】±1.0°。
4.使用简便,无需配备专用钻机和通缆钻杆。
5.探管时间长达30小时。
6.大容量存储空间,32GB空间可存海量数据。
7.可实现钻孔三维显示及多孔联合显示。


应用实例



某集团某矿钻场双探水孔在水平面(XY面)投影(单独反映钻孔的方位角)

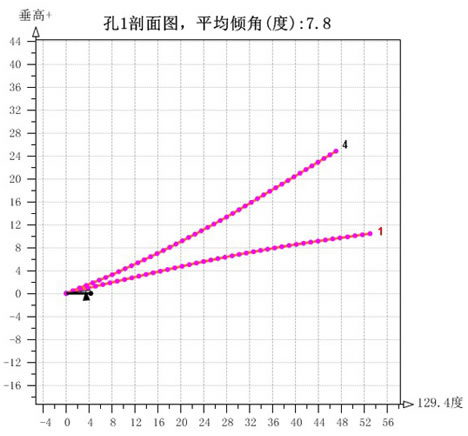

某集团某矿钻场双探水孔在竖直面上的投影(单独反映钻孔的倾角)

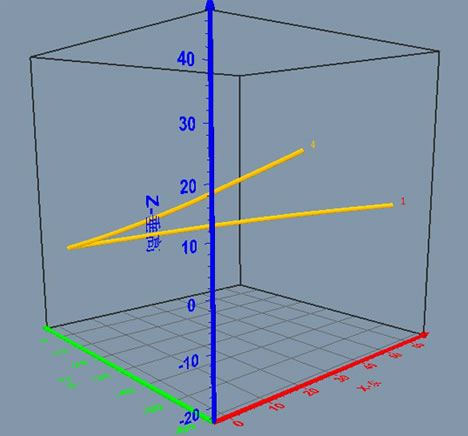

某集团某矿钻场双探水孔在3D空间轨迹
