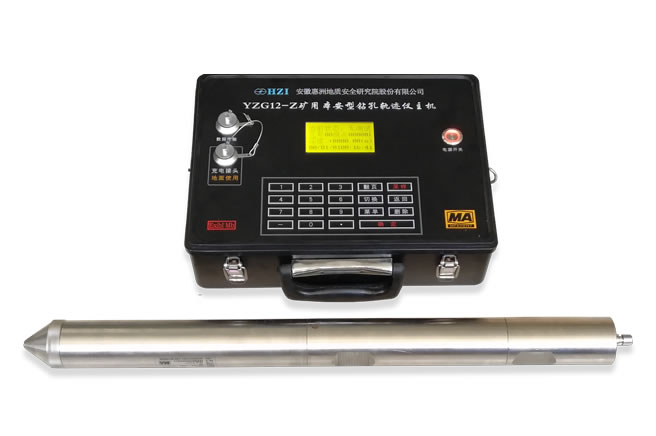

YZG12矿用钻孔轨迹仪
来源:http://www.ahhzi.com      发布时间:2020/6/9 13:54:10

产品简介

   YZG12型矿用钻孔轨迹仪是一款便携式无缆钻孔轨迹测试仪器,荣获省高新技术产品称号,拥有多项专利。适用于《煤矿防治水细则》、《瓦斯管理实施细则》中的轨迹测量工作。可适用于煤矿井下地质勘探孔、瓦斯抽放孔、探放水孔、注浆加固孔等领域的钻孔轨迹测量。


主要特点

1.精度高,现有测量精度【倾角】±0.1°、【方位】±1.0。
2.效率高,每个测点仅需1s,持续工作时间达30h。
3.容量大,16GB容量,可实现单次多点多测孔的测量。
4.稳定性好,精湛的工艺设计和装配,防护等级为IP54。
5.装备轻便,装备轻便,一人即可携带下井。
6.操作简便,液晶显示,界面友好,“傻瓜型”操作。
7.孔深不限,无缆测量。
8.成图软件,可将测量数据进行二维、三维成图以及后续分析。


应用实例

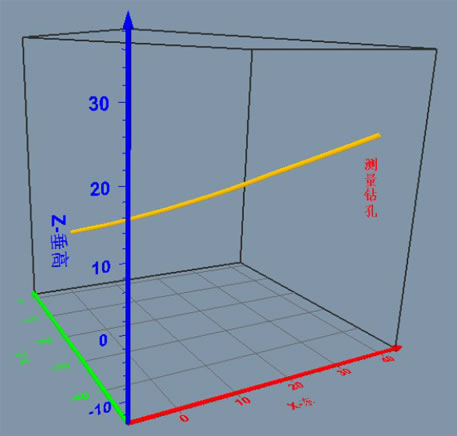

钻孔在3D空间轨迹

                注:图中黄红点线为根据测量所取得的数据三维立体显示的钻孔轨迹,孔口坐标可根据实际设计的标定,可直观反映该钻孔的轨迹和位置,图中为相对坐标表示。

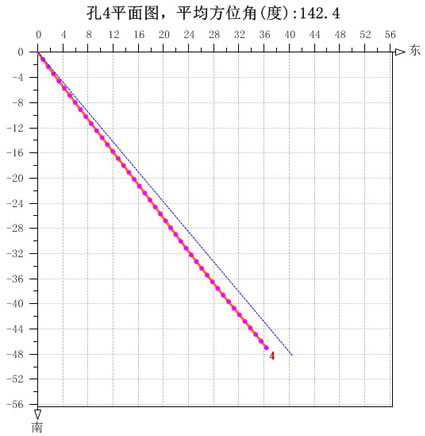

钻孔在水平面(XY面)投影(单独反映钻孔的方位角)

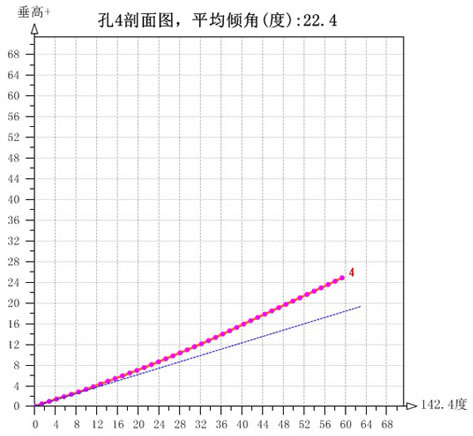

钻孔在过钻孔竖直面上的投影(单独反映钻孔的倾角) 某集团某矿老空区水钻孔测量成像成果图

    某矿治理老空区水害期间,打钻放水,但施工放水钻孔3个始终没有出水,最后在我单位YZG12型矿用钻孔轨迹仪协助下,测量出原先的放水孔位置偏差未能打到指定位置,同时在我单位人员建议调整开孔角度后重新施工钻孔最终放出老空水,为后期掘进及回采提供了安全保障。
