HZ-S1无缆地震仪
来源:http://www.ahhzi.com      发布时间:2021/5/12 10:25:49


产品简介

该仪器利用地震波勘探技术,可以通过主机无线激发和接收,具备超长采样长度及超高采样频率,无需置参即可进行数据采集,操作简便,对采集人员的技术要求低,可应用于地铁、矿山、水利、地质灾害与环境调查等领域,同时可采用智能无线组网技术,可构建多基站无缆式地震系统。

主要特点

1.采样频率高,最高可至100KHz,满足超浅层地震信号采集。

2. 探测精度高,24bit高速AD及前置2-327倍程控增益,可以有效获取地震波场弱信号,浅层精细探测能力尤为突出。

3、无线触发,无线传感数据

4.软件功能完备,可实现数据的采集、显示、管理、对比、处理成像及判别分析等功能


主要参数

作电源

锂电池组,7.4V/6Ah

工作时间

6H

滤波器

0.1kHz50kHz低通数字滤波(可选)

前置增益

2-327,固定/浮点增益

采样频率

1KHz 50KHz

采样长度

4K

通道数

4/基站

触发方式

内触发/外触发/信号沿触发

超前采样

256(点数)

动态范围

180dB

输入信号

±5Vrms(最大)

A/D转换

24bit

波形显示

道归一化/文件归一化

传感器

MEMES传感器(A)、速度传感器(B)

工作温度

10℃50℃

应用案例

        在煤层开采及巷道施工过程中,周边岩石产生裂隙并逐渐破坏,出现塑性变形,形成非弹性变形区,即应力降低区,也称围岩松动圈范围。采用地震声波法,探测围岩纵波波速的差异来判断其松动圈分布范围,从而确定合理的支护参数。


新疆某矿巷道围岩松动探测布置

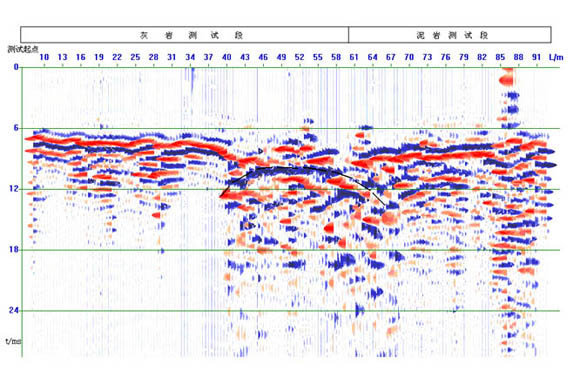

四川某矿进风斜井地质构造异常区探测偏移剖面

对于构造等界面的探测采用反射波勘探原理,在单边排列的基础上选定最佳偏移距,采用单道或多道叠加小步长顺移前进观测系统,在给定速度等参数后获得偏移时间剖面,根据剖面中反射相位同相轴的连续追踪与对比,并结合已知地质资料进行解释,最终形成地质剖面。
