HZTSP隧道地震超前探测仪
来源:http://www.ahhzi.com      发布时间:2021/5/12 14:21:38

   一、产品简介

该仪器由地震仪主机和16道通讯线缆组成,支持12道常规采集和4道高速采集。

该系统利用反射地震勘探原理,由地震仪、激发及接收系统三部分组成。主要用于隧道地质超前预测预报,隧道围岩等级划分,也可应用于地质灾害与环境调查、水利工程病害调查、矿产资源勘查、工程地质勘察等领域。


   二、主要特点

1. 双采集模式,可同时接入速度型传感器和MEMS加速度传感器的信号采集,兼顾深部与浅部地震信号。

2. 采样频率高,最高可至1.25MHz,满足超浅层地震信号采集。

3. MEMS传感器频响范围广,解决传统速度型传感器高频信号响应差的问题。

4. 探测精度高,24bit高速AD及前置2-427倍程控增益,可以有效获取地震波场弱信号,浅层精细探测能力尤为突出。

5.软件功能完备,配置兼具数据采集与处理的专业系统软件,可实现数据的采集、显示、管理、对比、处理成像及判别分析,具有一键成图与在线分析功能。

6.智能化Android系统平台、高清彩色触摸屏及机械辅助按键,人机交互便捷

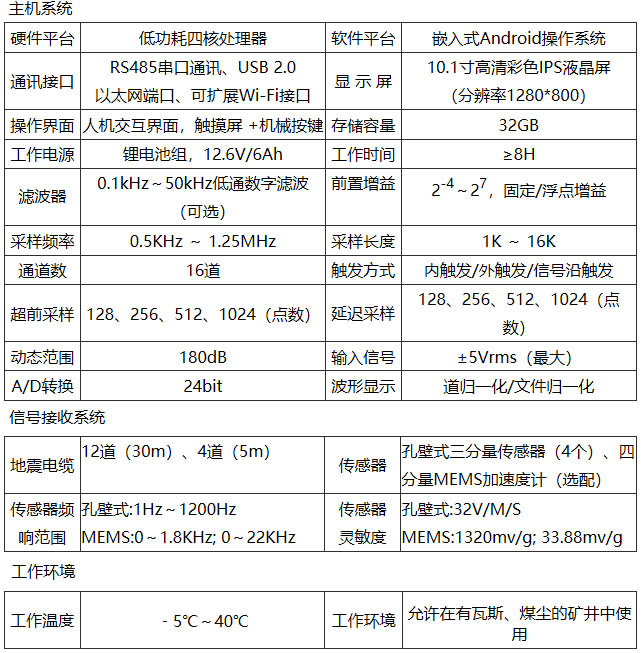

三、主要参数

       1. 主机系统


硬件平台

低功耗四核处理器

软件平台

嵌入式Android操作系统

通讯接口

RS485串口通讯、USB 2.0

以太网端口、可扩展Wi-Fi接口

显 示 屏

10.1寸高清彩色IPS液晶屏

(分辨率1280*800

操作界面

人机交互界面,触摸屏 +机械按键

存储容量

32GB

工作电源

锂电池组,12.6V/6Ah

工作时间

8H

滤波器

0.1kHz50kHz低通数字滤波(可选)

前置增益

2-427,固定/浮点增益

采样频率

0.5KHz 1.25MHz

采样长度

1K 16K

通道数

16

触发方式

内触发/外触发/信号沿触发

超前采样

1282565121024(点数)

延迟采样

1282565121024(点数)

动态范围

180dB

输入信号

±5Vrms(最大)

A/D转换

24bit

波形显示

道归一化/文件归一化


     2. 信号接收系统



地震电缆

12道(30m)、4道(5m

传感器

孔壁式三分量传感器(4个)、四分量MEMS加速度计(选配)

传感器频响范围

孔壁式:1Hz1200Hz

MEMS:01.8KHz; 022KHz

传感器

灵敏度

孔壁式:32V/M/S

MEMS:1320mv/g; 33.88mv/g


     3.工作环境

工作温度

540

工作环境

允许在有瓦斯、煤尘的矿井中使用


    四、应用案例

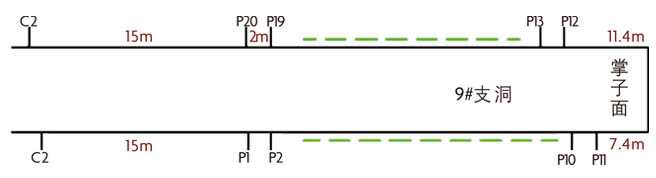

现场布置图



地震二维偏移结果

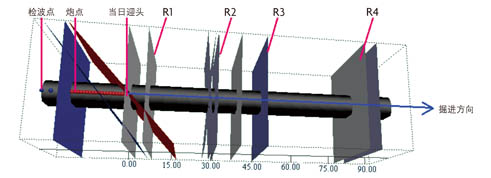

地震三维超前探测结果
