水利设施建设与保障

       工程物探技术在水利方面的应用日趋频繁，如坝址覆盖层调查、库坝渗漏检测、海堤抛石检测、水库除险加固工程检测等。

坝址覆盖层调查

      在水库修建前，查明坝区或坝址覆盖层及岩层风化程度是水库建设的基础工作，以广德粮长门水库坝区覆盖层高密度电法、折射波法调查为例。

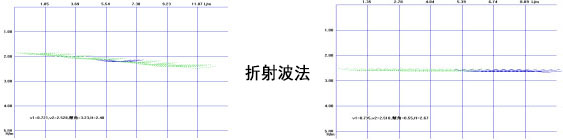

折射波探测结果

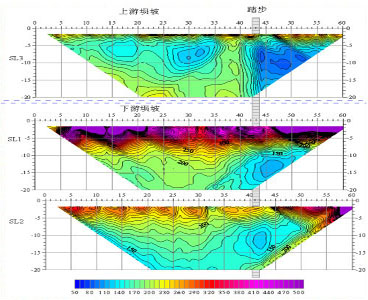

电法探测结果

库坝渗漏检测

     对已建库坝出现渗漏现象，采用工程物探方法，可快速准确寻找渗漏点和渗漏通道，为坝体加固提供靶区。以浙江永昌神塘坞水库渗漏网络并行电法检测为例。

视电阻率成果剖面图

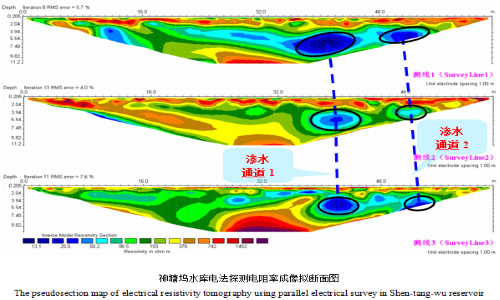

反演结果剖面图

海堤抛石检测

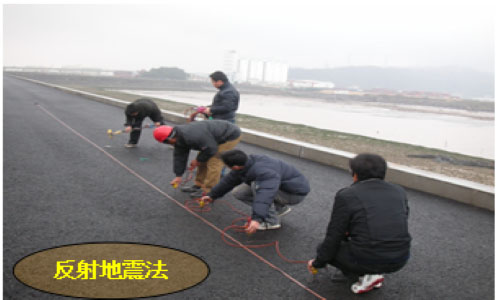

     为计算海堤抛石立方量及评价挤淤爆破质量，须对海堤抛石沉降量进行测定，以浙江某海堤抛石沉降量地质雷达及反射地震扫描技术探查为例。

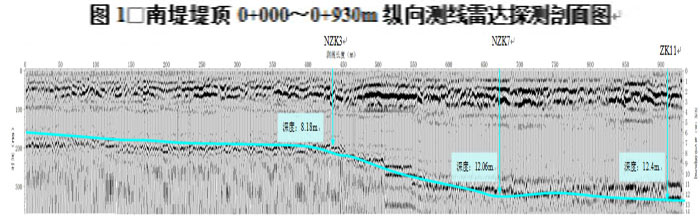

探地雷达结果剖面1

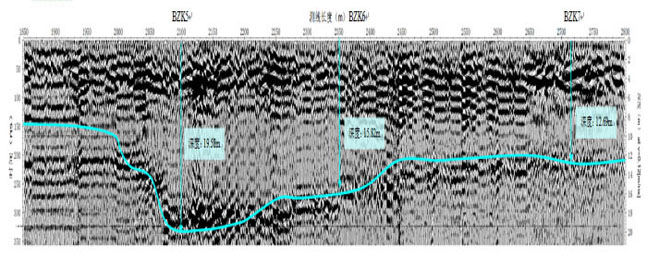

探地雷达结果剖面2

           结果图中存在局部沉降量较大区段，推测该堤段附近原沉积地貌可能存在深泓，探测结果与钻探结果较为一致。

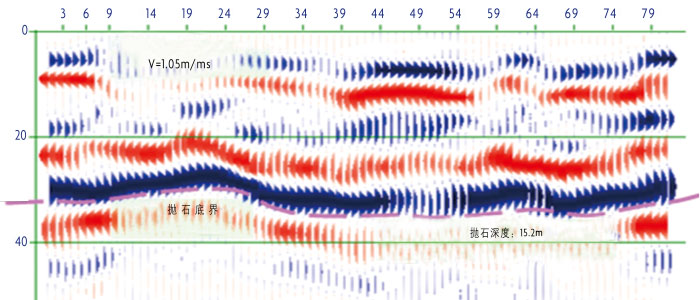

地震映像法探测结果剖面
